Reed SOVA пневматическая торкрет - установка (6,9 л/мин)

  • Производитель: REED
  • Модель: SOVA
  • Наличие: 2 - 3 Дня

  • Цена по запросу

Малые пневматические торкрет - установки Reed SOVA (Small Open Vertical-Feed Air Powered) производятся в США, являясь одними из самых надежных торкрет-установок с высочайшим качеством компонентов на протяжении 60 лет.

Компактная установка SOVA используется для работ мелкого масштаба, способна распылять материал через шланги с внутренним диаметром от 1” до 1 1/2” (25-38 мм).

Обеспечивает подачу очень ровного потока материала, что позволяет выполнять равномерное увлажнение (гидратацию) и получать гладкое нанесение материала.

Регулируемую подачу материала можно увеличить, не ухудшая качество наложения.



Сферы применения:

Модель Sova используется в первую очередь для мелкомасштабных работ:

  • ремонт бетонных конструкций (мосты, инфраструктура и т. д.);
  • искусственные скалы и пещеры;
  • огнеупорные поверхности;
  • строительство небольших подпорных сооружений;
  • огнеупорная футеровка;
  • горный ландшафт;
  • строительство искусственных скал.



Преимущества:

  • Плавная подача сырья в воздушный поток равномерными порциями с помощью точного узла подающего механизма, без пульсации в подающем шланге.
  • Благодаря равномерной подаче и распределению бетона обеспечивается однородное увлажнение (гидратация) цемента у распылительного сопла, что предотвращает отслоение.
  • Компактный размер и конструкция на колесах позволяет использовать и хранить установку даже в самых ограниченных пространствах с узкими  дверьми. Установить на грузовик, благодаря колесам - работа всего лишь для двух человек.
  • Шланги и маховики подающего механизма заменяются, что позволяет контролировать скорость и объем выхода материала.
  • Простота в обслуживании и легкий доступ для техобслуживания обслуживания даже во время работы с минимальным набором инструментов.
  • Для управления установкой не требуется много персонала, инструктаж занимает несколько минут, в дальнейшем - минимальный контроль работы.
  • Разобрать установку на узлы (не считая приводного механизма с уплотнением) можно за несколько минут, отвернув 7 гаек.
  • Прочность и надежность: приводной механизм на масляном уплотнении гарантирует продолжительную работу. Прямозубые цилиндрические шестерни изготовлены из жаропрочного сплава и поддерживаются шариковыми или роликовыми подшипниками (без цепей).
  • Система подачи сырья исключает использование опасных камер повышенного давления, снижает риск возможных травм, обеспечивает безопасность.



Комплектация и особенности:

  • пневматический мотор с прямым приводом Direct Drive 5 л.с. 8 АМ (амплитудная модуляция), двигатель с вращающимися воздушными направляющими устройствами, закрытый прямозубый привод;
  • продолговатый подающий бачок;
  • разъединитель для мешков с материалом;
  • мешалка с 2 лезвиями;
  • доступны версии: 3 фазный двигатель, работа на 50Гц или 60Гц, напряжение 220/230В, 380/400В, 440/460В.



Дополнительные принадлежности (ОПЦИИ)

1. Электропривод двигателя




2. Система пылеподавления

3. Водяной сепаратор увеличенного размера.

4. Крышка безопасности бункера.

5. Сверхлегкое без спиц вращающееся колесо подачи.



Принцип работы:

  1. Сухой материал подается через бачок ниже в карманы роторного подающего колеса (вращающийся шлюзовой дозирующий барабан).

  2. Поворотный карманный барабан, с приводом от сверхпрочного редуктора находящегося в масляной ванне, подает дозированную сухую смесь в проходящий через приемное и выпускное отверстие сжатый воздух.

  3. Входящий через приемное отверстие сжатый воздух, забирает сухую смесь из приемных карманов поворотного барабана, а затем переносит смесь через выпускное отверстие.

  4. Сухая смесь затем передается в виде суспензии через сухой шланг к торкрет-соплу,
    где вводится вода для получения готовой смеси, которая с большой силой выбрасывается на бетонируемую поверхность.

Торкрет-установки REED могут наносить различные виды и объемы гранулированных материалов при помощи сжатого воздуха. Шланги и маховики подающего механизма могут заменяться для оптимального выбора скорости и объемов подачи сухого материала, что обеспечивает максимально эффективную работу.

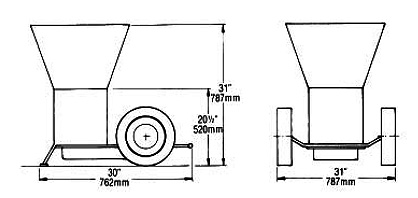

Размеры:



Технические характеристики Reed SOVA
Привод пневматический
Производительность, м3/час 6,9
Давление воздуха, Бар 7
Дальность подачи по гориз./верт., м 305 / 91
Макс. размер фракции заполнителя, мм 10
Мощность, кВт 3,7
Масса, кг 206
Максимальный внутренний диаметр транспортировочных шлангов 38 мм



Малая открытая пневматическая установка с вертикальной загрузкой SOVA

 #  Карманы Размер шланга,
мм
Макс.
размер частиц
Возд. компрессор,
(при 100 psi) м3/час
Макс. объем
выдачи,
м3/час**
Основное применение
1 18 19 1/4” 7мм 210 1,5 Тонкая, высокоточная художественная работа, устройство горных пейзажей, наложение заплат, ремонт
2 18 25 1/4” 7мм 360 1,5 Тонкая, высокоточная художественная работа, устройство горных пейзажей, наложение заплат, ремонт
3 18 32 1/4” 7мм 540-660 3 Набрызг огнеупорного материала, ремонт, гладкая отделка
4 16 32 1/4” 7мм 540-660 4,6 Набрызг огнеупорного материала, ремонт, гладкая отделка
5 16 38 3/8” 10мм 540-660 6,9 Набрызг огнеупорного материала, ремонт, гладкая отделка

Подающий бачок, материал, воздушная система, форсунка вместе обеспечивают максимально мощный выброс.

Электрический моторный привод потребляет примерно на 2.5 м3/мин дополнительно от потребности в воздухе при использовании электромотора.

Может возникнуть потребность в дополнительном воздухе в зависимости от высоты и атмосферного давления.

Технические характеристики
Дальность подачи по вертикали 91 метров
Дальность подачи по горизонтали 305 метров
Тип привода Пневматический
Мотор пневматический мотор с прямым приводом Direct Drive 5 л.с. 8 АМ (амплитудная модуляция), двигатель с вращающимися воздушными направляющими устройствами, закрытый прямозубый привод;
Максимальное рабочее давление, бар 7
Производительность 6,9 м3/час
Мощность электродвигателя, кВт 3,7 кВт
Диаметр выхода для материала 38 мм
Вес, кг 206
Основное применение нанесение бетонных смесей методом сухого торкретирования
Область применения ремонт бетонных конструкций (мосты, инфраструктура и т. д.); искусственные скалы и пещеры; огнеупорные поверхности; строительство небольших подпорных сооружений; огнеупорная футеровка; горный ландшафт; строительство искусственных скал.
Максимальная используемая фракция заполнителя 10 мм
Компрессор
Требуемая производительность компрессора 3,5-11 м3/мин
