Циклонные сепараторы




DFS-230 Twin Comprag циклонный сепаратор

Раб. давление, бар: мин. 1 бар / макс. 16 бар

Вес, кг: 11,6

Раб. Т°C: +2°C / +60°C

Потери давления, мБар: 55

Габариты (мм): 330х530х395

Цена по запросу

DFS-360 Twin Comprag циклонный сепаратор

Раб. давление, бар: мин. 1 бар / макс. 16 бар

Вес, кг: 13,5

Раб. Т°C: +2°C / +60°C

Потери давления, мБар: 55

Габариты (мм): 330х530х395

Цена по запросу

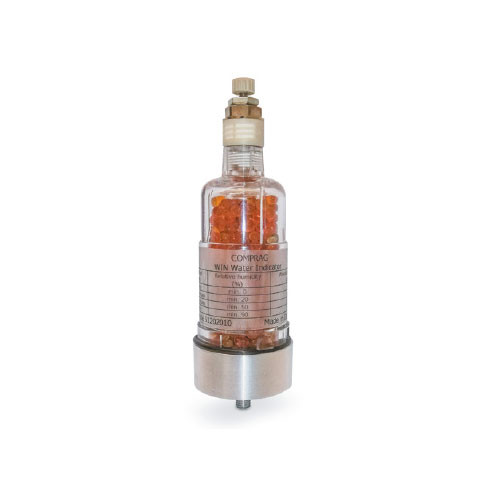

WIN Comprag индикатор конденсата в жидкой фазе

Раб. давление, бар: мин. 1 бар / макс. 16 бар

Раб. Т°C: +2°C / +60°C

Размер присоед. входа: G 1/4“

Совместимость: циклонные сепараторы серии DFS Comprag

Цена по запросу

AS-012 Comprag сепараторы циклонные сжатого воздуха

Вес, кг: 1,3

Габариты, ДхШхВ: 96*96*237

Модель: AS-012

Пропуск. производительность, м³/мин: 1,2

Размер присоед. входа: 1/4 "

6 775.00 ₽

AS-016 Comprag сепаратор циклонный сжатого воздуха

Вес, кг: 1,3

Габариты, ДхШхВ: 96*96*237

Модель: AS-004

Пропуск. производительность, м³/мин: 1,6

Размер присоед. входа: 1/4 "

7 601.00 ₽

AS-025 Comprag сепаратор циклонный сжатого воздуха

Раб. давление, бар: 16

Вес, кг: 1,3

Габариты, ДхШхВ: 106*100*278

Модель: AS-025

Пропуск. производительность, м³/мин: 2,5

8 840.00 ₽

AS-036 Comprag сепаратор циклонный сжатого воздуха

Вес, кг: 1,3

Габариты, ДхШхВ: 106*100*278

Модель: AS-036

Пропуск. производительность, м³/мин: 3,6

Размер присоед. входа: 1/2 "

9 253.00 ₽

AS-047 Comprag сепаратор циклонный сжатого воздуха

Вес, кг: 2,1

Габариты, ДхШхВ: 125*120*252

Модель: AS-047

Пропуск. производительность, м³/мин: 4,7

Размер присоед. входа: 1 "

11 814.00 ₽

AS-085 Comprag сепаратор циклонный сжатого воздуха

Вес, кг: 3,2

Габариты, ДхШхВ: 125*160*450

Модель: AS-085

Пропуск. производительность, м³/мин: 8,5

Размер присоед. входа: 1 1/2 "

13 466.00 ₽

AS-148 Comprag сепаратор циклонный сжатого воздуха

Вес, кг: 5,1

Габариты, ДхШхВ: 160*180*605

Модель: AS-148

Пропуск. производительность, м³/мин: 14,8

Размер присоед. входа: 2 "

20 241.00 ₽

AS-240 Comprag cепаратор циклонный сжатого воздуха

Вес, кг: 6,3

Габариты, ДхШхВ: 160*300*685

Модель: AS-240

Пропуск. производительность, м³/мин: 24,0

Размер присоед. входа: 2 1/2"

21 893.00 ₽

AS-460 Comprag сепаратор циклонный сжатого воздуха

Вес, кг: 12,9

Габариты, ДхШхВ: 240*300*800

Модель: AS-460

Пропуск. производительность, м³/мин: 46,0

Размер присоед. входа: 3"

38 830.00 ₽

ACP-1 Contracor охладитель сжатого воздуха

Модель: ACP-1

Питание: пневматическое

Пропуск. производительность, м³/мин: 8

Размер присоед. входа: 1 1/2 "

Макс. раб. давление, бар: 12

157 383.00 ₽

ACE-1 Contracor охладитель сжатого воздуха

Модель: ACE-1

Питание: 380~ /50 Гц

Пропуск. производительность, м³/мин: 8

Размер присоед. входа: 1 1/2 "

Макс. раб. давление, бар: 12

133 342.00 ₽

ACP-2 Contracor охладитель сжатого воздуха

Модель: ACP-2

Питание: пневматическое

Пропуск. производительность, м³/мин: 14

Размер присоед. входа: 1 1/2 "

Макс. раб. давление, бар: 12

177 211.00 ₽
Показано с 1 по 15 из 36 (всего 3 страниц)




Заключительным элементом линии оборудования для подготовки сжатого воздуха является циклонный сепаратор - простейшее устройство для удаления конденсата. Он устанавливается на выходе сжатого воздуха из охладителя воздушного компрессора и предотвратить появление коррозии в арматуре и трубопроводах во многих типах парового оборудования.

Важно отметить, что с его помощью можно удалять уже сконденсированную влагу, при этом не обеспечивается фиксированная температура точки росы. Если осушенный воздух продолжит охлаждаться, то конденсат продолжит выделяться. Поэтому циклонные сепараторы используются в основном как устройства, позволяющие снизить нагрузку на магистральные фильтры и осушитель сжатого воздуха.

С его помощью происходит разделение конденсата на две составляющие - масло и воду, после чего вода удаляется в канализацию, а масло утилизируется в соответствии с действующими нормами и правилами.

Удаляет все крупные частицы конденсата, даже размером более 10 мкм. Заявленная эффективность удаления влаги из поступающего в него воздуха - свыше 90% . Максимальное давление -  16 бар.



Для чего нужно использовать сепаратор конденсата?



Согласно расчетам и исследованиям, объем воздушно-масляного конденсата может достигать нескольких десятков литров в день.

В большинстве европейских стран введен запрет на слив конденсата в общую канализацию из-за серьезной угрозы для окружающей среды. Предполагается экологически безопасная утилизация с предварительным разделением на две составляющие – воду и масло.

На отечественных промышленных предприятиях происходит ужесточения экологических требований и сепараторы конденсата становятся необходимым элементом линий по подготовке сжатого воздуха.

Циклонные сепараторы незаменимы в газовой, нефтяной, химической, цементной и пищевой промышленности.



Преимущества



  • низкий перепад  давления;
  • высокая пропускная способность  и эффективность работы;
  • неприхотливость в работе;
  • процесс разделения конденсата не требует специальных затрат электроэнергии;
  • утилизации подлежит не весь объем отведенного конденсата, а лишь небольшой объем компрессорного масла;
  • не нуждаются в специальном обслуживании;
  • не требуют замены внутренних элементов;
  • срок службы не регламентирован.



Принцип действия

Поток сжатого воздуха, содержащий водяные и масляные пары, поступает в сепаратор и, проходя через завихритель, под действием центробежной силы соударяется со стенками корпуса сепаратора.

Конденсат поступает в предварительный отстойник для отделения твердого осадка, а жидкая фракция перетекает в основной отстойник. В нем масло поднимается на поверхность из-за меньшей плотности и стекает в резервуар-маслосборник по специальному каналу и подвергается утилизации.

Вода из нижней части отстойника, проходя через фильтры, достигает степени очистки, подходящей для слива в канализацию и выводится из сепаратора. Блокиратор не позволяет удаленным частицам жидкости возвращаться в основной поток. Сухой воздух поступает в пневматическую сеть через фильтр на основе активированного угля.



Основные элементы

  • завихритель;
  • блокиратор;
  • конденсатоотводчик;
  • смотровое стекло.
