BF-AW Magnus циклонные сепараторы для очистки сжатого воздуха (производительность 0,8-55,0 м³/мин)

  • Производитель: Magnus
  • Модель: BF-AW
  • Наличие: На складе

  • Цена по запросу

Предназначены для очистки сжатого воздуха, газовых смесей и инертных газов от механических частиц и капель влаги при помощи центробежной силы.

При производстве используется нержавеющая либо углеродистая сталь.



Преимущества:

  • эффективное удаление воды и крупных частиц;
  • экономичность, надежность и долговечность;
  • не требуют техобслуживания;
  • низкий перепад давления;
  • повышенная пропускная способность;
  • максимальное удержание крупных фракций конденсата.



Принцип работы:

После открытия входного патрубка воздушная масса поступает в камеру.

Попадая в пылеуловитель, поток воздуха изменяет направление, двигается по спирали и на 80% очищается от посторонних примесей, которые оседают на стенках камеры и выводятся через специальный слив.



Комплектация:

  • корпус;
  • кран;
  • стекло;
  • конденсатоотводчик.



Модель Расход,
м3/мин
Макс.рабочее
давление, Бар
Подключение
(необходимо уточнять)
Габариты,
мм
Масса,
кг
Ш В
Центробежные
BF0005(G)-AW 0,8 16 DN20(G-3/4") 90 275 1,6
BF0010(G)-AW 1,8 16 DN20(G-3/4") 90 275 1,6
BF0020(G)-AW 2,8 16 DN25(G1") 90 275 1,8
BF0030(G)-AW 3,8 16 DN25(G1") 120 370 2,8
BF0040(G)-AW 5,5 16 DN40(G1-1/2") 120 500 3,0
BF0060(G)-AW 6,8 16 DN40(G1-1/2") 120 500 3,2
BF0080(G)-AW 8,8 16 DN50(G2") 150 620 6,0
BF0100(G)-AW 11,5 16 DN50(G2") 150 620 6,0
BF0120(G)-AW 14,0 16 DN65(G2-1/2") 150 920 10,5
BF0150(G)-AW 16,0 16 DN65(G2-1/2") 150 920 11,0
Фланцевые
BF0200(F)-AW 22,8 16 DN80(F3) 400 736 40
BF0250(F)-AW 28,5 16 DN80(F3) 400 820 45
BF0300(F)-AW 35,0 16 DN80(F3) 400 1036 48
BF0400(F)-AW 45,0 16 DN100(F4) 459 1076 51
BF0500(F)-AW 55,0 16 DN100(F4) 565 860 68

*Минимальная температура <1,5°С.
*Максимальная рекомендованная температура < 66°C.

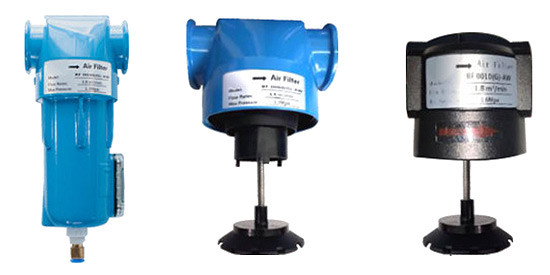

Конденсатоотводчики для сепараторов

Могут быть внешними и внутренними.

Конденсатоотводчик включен в стоимость сепаратора.

Синий цвет - старые партии, черный цвет - новые партии.


ВНЕШНИЙ

ВНУТРЕННИЙ



Технические характеристики
Раб. давление, бар 16 бар
Вес, кг см. описание
Раб. Т°C +1,5°C / +66°C
Габариты (мм) см. описание
Размер присоед. входа см. описание
Расход (потреб.) сж. воздуха 0,8-55 м3/мин
Особенности
Особенности центробежная сепарация
