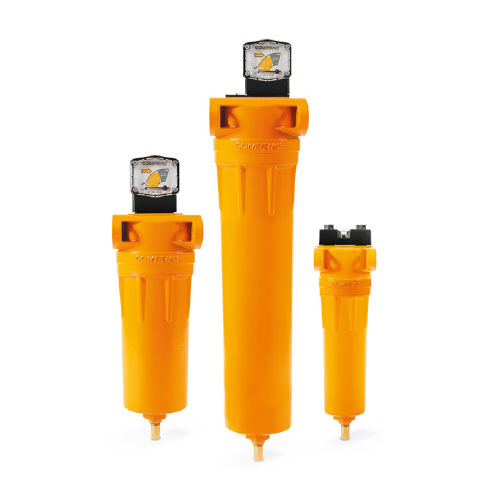

DFF-016 Comprag магистральный фильтр для очистки сжатого воздуха (производительность 1,6 м³/мин)

  • Производитель: Comprag
  • Модель: DFF-016
  • Наличие: На складе

  • Цена по запросу



(P) Предварительная фильтрация

(M) Микро-фильтрация

(S) Удаление масел

(A) Активированный уголь


Индикатор масел ROCI

Набор для настенного монтажа

Набор для рядного монтажа

Конденсатоотводчик внутренний DRA

Адаптер для конденсатоотводчика

Магистральные фильтры для очистки сжатого воздуха серии DFF от компании Comprag поставляются в комплекте с фильтрующим элементом.

Рабочая температура +2°C / +60°C.

Рабочее давление min 0,3 бар / max 16 бар.

Фильтрующие элементы из материалов от ведущих мировых производителей.

Слив конденсата - автоматический.



Срок замены фильтрующего элемента

Градации P, M и S: когда давление падает, затраты энергии увеличиваются сопоставимо со стоимостью замены фильтр-элемента. При снижении давления на 350 мбар (максимум) необходима замена фильтр-элемента.

Градация A: индикатор ROCI используется для контроля общего содержания масел в сжатом воздухе. Когда значения поднимаются выше допустимого уровня, фильтр-элемент обязательно нужно заменить.



Особенности конструкции

Класс фильтрации, соответствующий ИСО 8573-1-2016, достигается с помощью модульной конструкции монтажа батареи фильтров и сепараторов.

Алюминиевый корпус:

  • легкий, прочный и устойчивый к коррозии;
  • высокое качество порошковой окраски обеспечивает долговечность;
  • форма Dynamic Flow снижает потери давления;
  • специальные элементы корпуса предотвращают завихрения воздуха и обратного заноса конденсата.

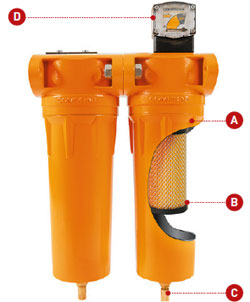

Элементы конструкции фильтров серии DFF Comprag :

  • алюминиевый корпус (А);
  • встроенный фильтрующий элемент с различными степенями очистки (B);
  • встроенный автоматический конденсатоотводчик (C);
  • встроенный индикатор состояния элемента - дифманометр (D),
  • широкий спектр присоединительных размеров от 3/8” до 1 1/2”,
  • надёжная герметизация с использованием уплотнительных колец.



Спецификация фильтров DFF Comprag

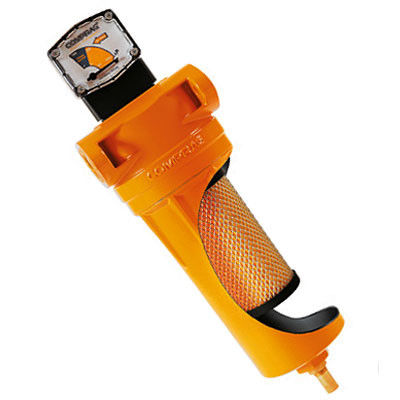

Комплектный фильтр DFF-….-P:

  • ЦВЕТ ЖЕЛТЫЙ.
  • Коалесцентный, грубая фильтрация сухого воздуха от твердых частиц
  • Рифленый фильтровальный материал на основе целлюлозы.
  • Цвет желтый. Изображение и особенности конструкции см. в галерее.
  • Стандартная комплектация: индикатор (DFF 012-025) или дифманометр (DFF 036-125), встроенный автоматический конденсатоотводчик.
  • Требуют предварительной установки адсорбционного осушителя ADM/ADX, колонны с активированным углем ACM/ACT.
  • Замена элемента max.12 мес.

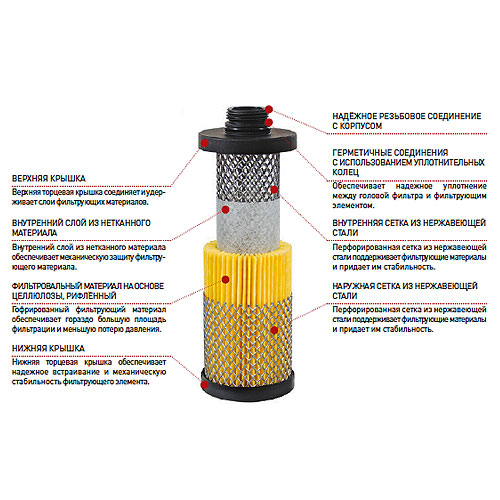

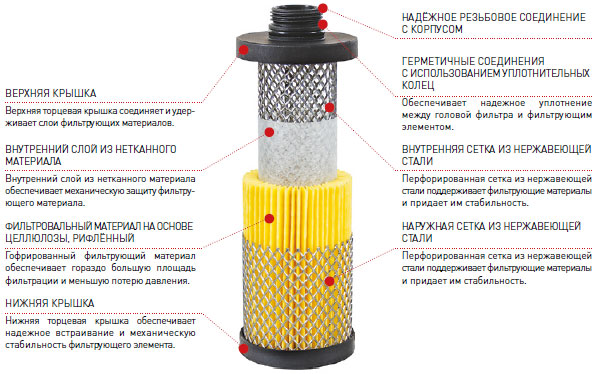

Особенности конструкции фильтр-элемента DFF P

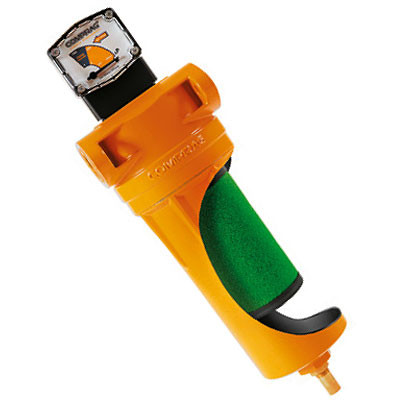

Комплектный фильтр DFF-….-M:

  • ЦВЕТ ЗЕЛЕНЫЙ.
  • Коалецсентный. Микрофильтрация по частицам и аэрозолям.
  • Рифленый фильтровальный материал на основе стекловолокна, с наружным дренажным слоем.
  • Стандартная комплектация: индикатор (DFF 012-025) или дифманометр (DFF 036-125), встроенный автоматический конденсатоотводчик.
  • Требует предварительной установки сепаратора циклонного DFF.
  • Замена элемента max.12 мес.

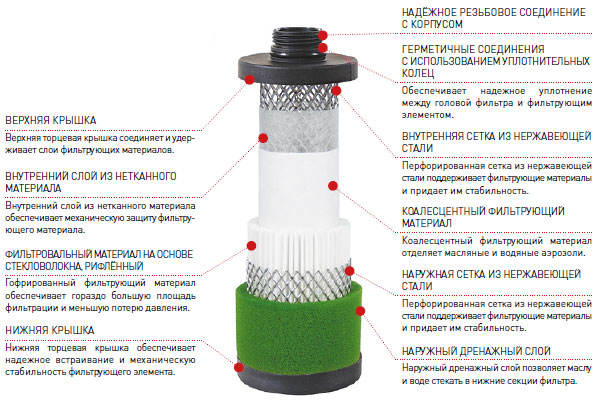

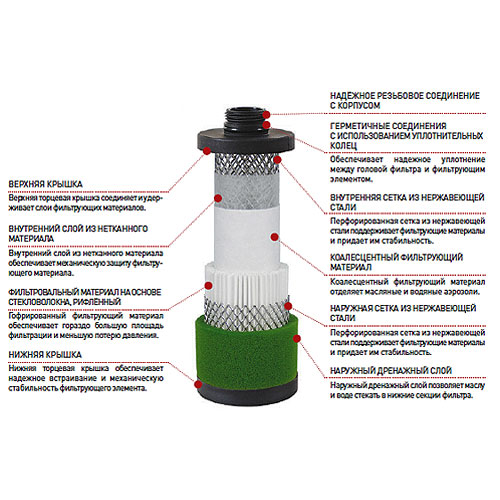

Особенности конструкции фильтр-элемента DFF M

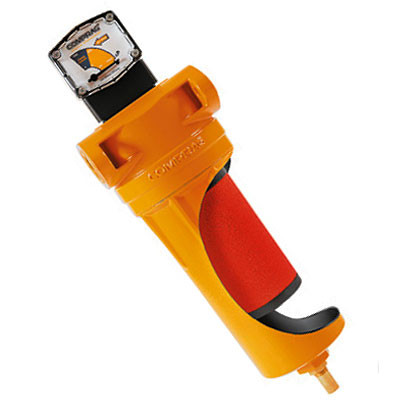

Комплектный фильтр DFF-….-S:

  • ЦВЕТ КРАСНЫЙ.
  • Коалецсентный, Суперфильтрация по твердым частицам и аэрозолям
  • Рифленый фильтровальный материал на основе стекловолокна, с наружным дренажным слоем.
  • Стандартная комплектация: индикатор (DFF 012-025) или дифманометр (DFF 036-125), встроенный автоматический конденсатоотводчик.
  • Требует предварительной установки коалесцентного фильтра градации М.
  • Замена элемента max.12 мес.

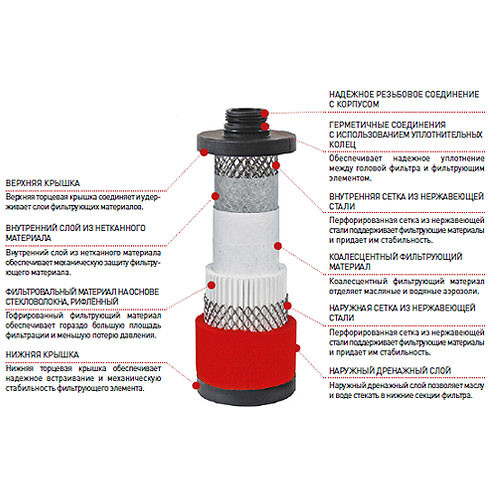

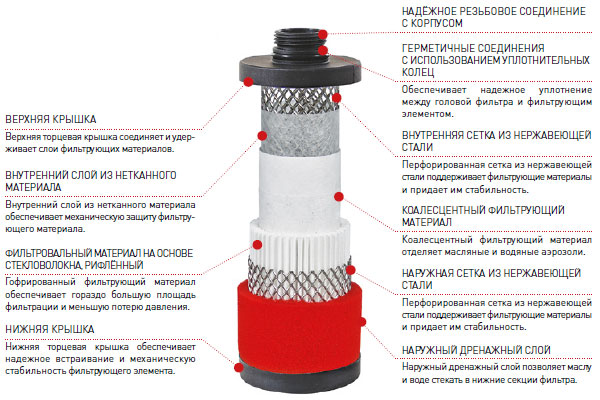

Особенности конструкции фильтр-элемента DFF S



Комплектный фильтр DFF-….-A:

  • ЦВЕТ СЕРЫЙ.
  • Активированный уголь. Фильтрация по общему содержанию масел (в жидкой фазе, в фазе аэрозолей и в паровой фазе).
  • Гладкий фильтровальный материал с пропиткой из активированного угля.
  • Стандартная комплектация: продувочный шаровый кран.
  • Требует предварительной установки коалесцентного фильтра градации S.
  • Замена элемента по показаниям индикатора ROCI.

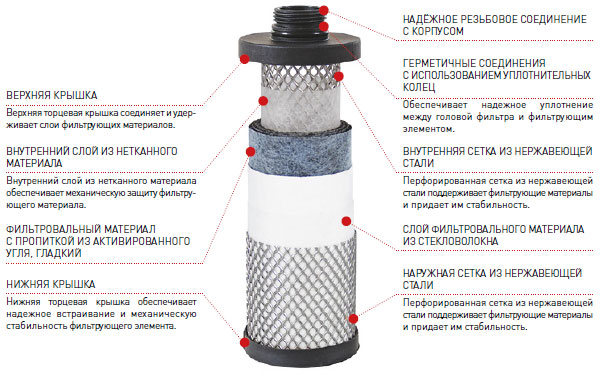

Особенности конструкции фильтр-элемента DFF A



Характеристики фильтр-элементов DFF

Показатель Градация
P M S A
Степень очистки по частицам,* мкм 5 0,1 0,01 -
Макс. остаточное содержание масел, мг/м3 - <0,1 <0,01 <0,005
Макс.раб.температура, °C 65 65 65 45
Потеря давления новый элемент, мбар 10 50 80 60
Потеря давления - смена элемента, мбар 350 350 350 6 мес.

* Стандартные условия и контроль по ГОСТ Р ИСО 8573-1-2016.



Спецификация фильтрующих элементов

Градация Предварительная
фильтрация
Микро-
фильтрация
Удаление
масел
Активированный
уголь
Код
фильтра
Для модели
фильтра
Код Модель Код Модель Код Модель Код Модель
14201101 DFF-012 14222101 EL-012P 14222301 EL-012M 14222401 EL-012S 4222501 EL-012A
14201102 DFF-016 14222102 EL-016P 14222302 EL-016M 14222402 EL-016S 4222502 EL-016A
14201103 DFF-025 14222103 EL-025P 14222303 EL-025M 14222403 EL-025S 4222503 EL-025A
14201104 DFF-036 14222104 EL-036P 14222304 EL-036M 14222404 EL-036S 4222504 EL-036A
14201105 DFF-047 14222105 EL-047P 14222305 EL-047M 14222405 EL-047S 4222505 EL-047A
14201106 DFF-060 14222106 EL-060P 14222306 EL-060M 14222406 EL-060S 4222506 EL-060A
14201107 DFF-072 14222107 EL-072P 14222307 EL-072M 14222407 EL-072S 4222507 EL-072A
14201108 DFF-085 14222108 EL-085P 14222308 EL-085M 14222408 EL-085S 4222508 EL-085A
14201109 DFF-125 14222109 EL-125P 14222309 EL-125M 14222409 EL-125S 4222509 EL-125A

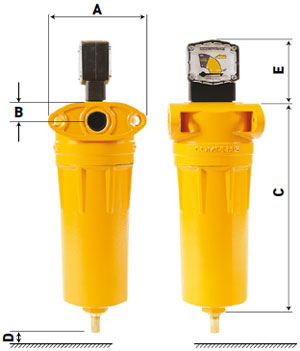

Технические характеристики и размеры фильтров DFF Comprag

Модель Резьбовое
соединение
Расход воздуха
(м³/мин)
Габаритные размеры (мм) Масса
(кг)
A B C D E
DFF-012 3/8” 1,2 88 88 187 80 35 0,9
DFF-016 1/2” 1,6 88 88 256 80 35 1,0
DFF-025 1/2” 2,6 106 106 278 100 35 1,5
DFF-036 3/4” 3,6 106 106 278 100 65 1,5
DFF-047 1” 4,7 125 125 252 120 65 2,3
DFF-060 1” 6 125 125 352 140 65 2,6
DFF-072 1.1/4” 7,2 125 125 352 140 65 2,6
DFF-085 1.1/2” 8,5 125 125 450 160 65 3,4
DFF-125 1.1/2” 12,5 160 160 450 160 65 3,4



Коэффицент корректировки производительности

Указанная в таблице производительность магистральных фильтров рассчитана исходя из 7 бар рабочего давления. Для расчета производительности магистрального фильтра при другом рабочем давлении необходимо применять следующие коэффициенты:

Раб. давление, бар 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
Коэффициент 0,38 0,5 0,63 0,75 0,88 1,00 1,13 1,25 1,38 1,25 1,63 1,75 1,88 2,00 2,13



ОПЦИИ:

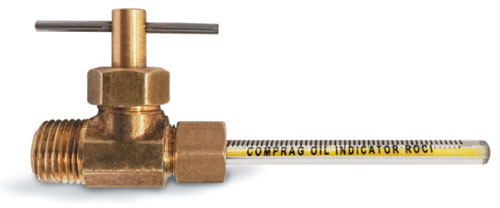

ROCI индикатор общего содержания масел в сжатом воздухе



Используется для определения и контроля общего остаточного содержания масел в сжатом воздухе с чувствительностью 0.01 - 30.0 мг/м³.

Наличие в сжатом воздухе любого масла в фазе жидкости или аэрозоля вызывает в трубке цветовую индикацию.

Код Описание
51202100 Индикатор ROCI, комплект с трубкой и игольчатым вентилем, G1/4“
51202101 Сменная трубка для индикатора



Набор для настенного монтажа



Код Описание
14200181 Набор для настенного монтажа 012-016
14200182 Набор для настенного монтажа 025-036
14200183 Набор для настенного монтажа 047-125



Набор для рядного монтажа



Код Описание
14200184 Набор для рядного монтажа 012-016
14200185 Набор для рядного монтажа 025-036
14200186 Набор для рядного монтажа 047-125



Автоматический конденсатоотводчик

Код Описание
13300035 DRA Конденсатоотводчик автоматический, поплавкового типа, внутренний



Адаптер для подключения наружного конденсатоотводчика

Код Описание
14200190 Адаптер, с шаровым краном, ½“ наруж. резьба
Технические характеристики
Раб. давление, бар мин. 0,3 бар / макс. 16 бар
Вес, кг 1,0
Раб. Т°C +2°C / +60°C
Материал внутр. слоя целлюлоза / стекловолокно / активированный уголь
Габариты (мм) 371 х 88 х 88
Размер присоед. входа 1/2"
Фильтр (P) Предварительная фильтрация, (M) Микро-фильтрация, (S) Удаление масел, (A) Активированный уголь
Расход (потреб.) сж. воздуха 1,6 м3/мин
Степень очистки см. описание
Особенности
Особенности автоматический слив конденсата
