DFF-230 TWIN Comprag сдвоенный магистральный фильтр для очистки сжатого воздуха (производительность 24 м³/мин)

  • Производитель: Comprag
  • Модель: DFF-230 Twin
  • Наличие: На складе

  • Цена по запросу


(P) Предварительная фильтрация

(M) Микро-фильтрация

(S) Удаление масел

(A) Активированный уголь



Индикатор масел ROCI

Набор для настенного монтажа

Набор для рядного монтажа

Конденсатоотводчик внутренний DRA

Адаптер для конденсатоотводчика


Магистральные фильтры для очистки сжатого воздуха серии DFF TWIN от компании Comprag поставляются в комплекте с двумя фильтрующими элементами.

Рабочая температура +2°C / +60°C.

Рабочее давление min 0,3 бар / max 16 бар.

Фильтрующие элементы из материалов от ведущих мировых производителей.

Слив конденсата - автоматический.



Срок замены фильтрующего элемента

Градации P, M и S: когда давление падает, затраты энергии увеличиваются сопоставимо со стоимостью замены фильтр-элемента. При снижении давления на 350 мбар (максимум) необходима замена фильтр-элемента.

Градация A: индикатор ROCI используется для контроля общего содержания масел в сжатом воздухе. Когда значения поднимаются выше допустимого уровня, фильтр-элемент обязательно нужно заменить.



Особенности конструкции

Класс фильтрации, соответствующий ИСО 8573-1-2016, достигается с помощью модульной конструкции монтажа батареи фильтров и сепараторов.

Алюминиевый корпус:

  • легкий, прочный и устойчивый к коррозии;
  • высокое качество порошковой окраски обеспечивает долговечность;
  • форма Dynamic Flow снижает потери давления;
  • специальные элементы корпуса предотвращают завихрения воздуха и обратного заноса конденсата.

Элементы конструкции фильтров серии DFF Comprag :

  • алюминиевый корпус (А);
  • встроенный фильтрующий элемент с различными степенями очистки (B);
  • встроенный автоматический конденсатоотводчик (C);
  • встроенный индикатор состояния элемента - дифманометр (D),
  • широкий спектр присоединительных размеров от 3/8” до 1 1/2”,
  • надёжная герметизация с использованием уплотнительных колец.



Спецификация фильтров DFF Comprag

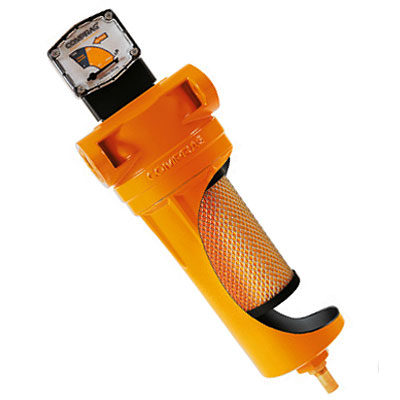

Комплектный фильтр DFF-….-P:

  • ЦВЕТ ЖЕЛТЫЙ.
  • Коалесцентный, грубая фильтрация сухого воздуха от твердых частиц
  • Рифленый фильтровальный материал на основе целлюлозы.
  • Цвет желтый. Изображение и особенности конструкции см. в галерее.
  • Стандартная комплектация: индикатор (DFF 012-025) или дифманометр (DFF 036-125), встроенный автоматический конденсатоотводчик.
  • Требуют предварительной установки адсорбционного осушителя ADM/ADX, колонны с активированным углем ACM/ACT.
  • Замена элемента max.12 мес.



Особенности конструкции фильтр-элемента DFF P

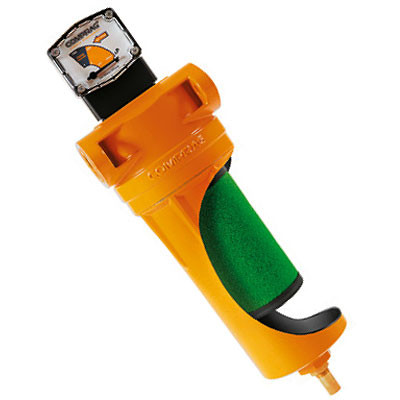

Комплектный фильтр DFF-….-M:

  • ЦВЕТ ЗЕЛЕНЫЙ.
  • Коалецсентный. Микрофильтрация по частицам и аэрозолям.
  • Рифленый фильтровальный материал на основе стекловолокна, с наружным дренажным слоем.
  • Стандартная комплектация: индикатор (DFF 012-025) или дифманометр (DFF 036-125), встроенный автоматический конденсатоотводчик.
  • Требует предварительной установки сепаратора циклонного DFF.
  • Замена элемента max.12 мес.



Особенности конструкции фильтр-элемента DFF M



Комплектный фильтр DFF-….-S:

  • ЦВЕТ КРАСНЫЙ.
  • Коалецсентный, Суперфильтрация по твердым частицам и аэрозолям
  • Рифленый фильтровальный материал на основе стекловолокна, с наружным дренажным слоем.
  • Стандартная комплектация: индикатор (DFF 012-025) или дифманометр (DFF 036-125), встроенный автоматический конденсатоотводчик.
  • Требует предварительной установки коалесцентного фильтра градации М.
  • Замена элемента max.12 мес.



Особенности конструкции фильтр-элемента DFF S

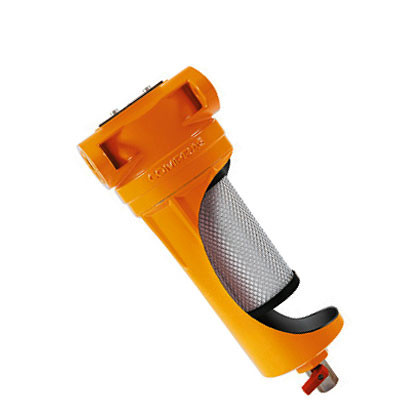

Комплектный фильтр DFF-….-A:

  • ЦВЕТ СЕРЫЙ.
  • Активированный уголь. Фильтрация по общему содержанию масел (в жидкой фазе, в фазе аэрозолей и в паровой фазе).
  • Гладкий фильтровальный материал с пропиткой из активированного угля.
  • Стандартная комплектация: продувочный шаровый кран.
  • Требует предварительной установки коалесцентного фильтра градации S.
  • Замена элемента по показаниям индикатора ROCI.



Особенности конструкции фильтр-элемента DFF A



Спецификация фильтрующих элементов

Градация

 Предварительная
фильтрация

 Микро-
фильтрация

 Удаление
масел

Активированный
уголь
Код
фильтра
Для модели
фильтра
Код Модель Код Модель Код Модель Код Модель
14201110 DFF-152
Twin
14222105
x 2
EL-047P
x 2
14222305
x 2
EL-047M
x 2
14222405
x 2
EL-047S
x 2
4222505
x 2
EL-047A
x 2
14201111 DFF-187
Twin
14222106
x 2
EL-060P
x 2
14222306
x 2
EL-060M
x 2
14222406
x 2
EL-060S
x 2
4222506
x 2
EL-060A
x 2
14201112 DFF-230
Twin
14222107
x 2
EL-072P
x 2
14222307
x 2
EL-072M
x 2
14222407
x 2
EL-072S
x 2
4222507
x 2
EL-072A
x 2
14201113 DFF-280
Twin
14222108
x 2
EL-085P
x 2
14222308
x 2
EL-085M
x 2
14222408
x 2
EL-085S
x 2
4222508
x 2
EL-085A
x 2
14201114 DFF-360
Twin
14222109
x 2
EL-125P
x 2
14222309
x 2
EL-125M
x 2
14222409
x 2
EL-125S
x 2
4222509
x 2
EL-125A
x 2



Характеристики фильтр-элементов DFF

Показатель Градация
P M S A
Степень очистки по частицам,* мкм 5 0,1 0,01 -
Макс. остаточное содержание масел, мг/м3 - <0,1 <0,01 <0,005
Макс.раб.температура, °C 65 65 65 45
Потеря давления новый элемент, мбар 10 50 80 60
Потеря давления - смена элемента, мбар 350 350 350 6 мес.

* Стандартные условия и контроль по ГОСТ Р ИСО 8573-1-2016.

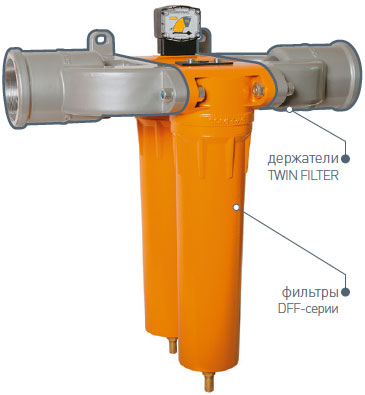

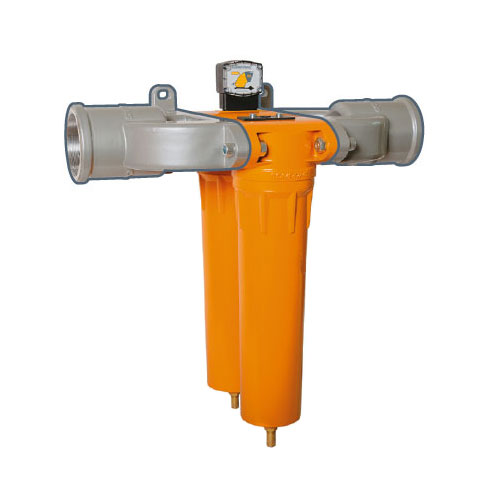

Система держателей фильтров TWIN FILTER

Экономичное и удобное решение для создания батареи магистральных фильтров.

Дает возможность быстро установить, ввести в эксплуатацию и осуществлять сервисное обслуживание системы фильтров, сепараторов и конденсатоотводчиков.

Позволяет очищать большие объёмы сжатого воздуха до класса 0 по ГОСТ Р ИСО 8573-1-2016.

Включает в себя угольник для крепежа на стену, имеет резьбу подключения 3 дюйма, что позволяет переходить на любое требуемое на предприятии резьбовое или фланцевое соединение.

В ассортименте предлагаются многочисленные резьбовые и фланцевые адаптеры.

Использование держателей TWIN FILTER и параллельно работающих фильтров и сепараторов позволяет

  • более эффективно использовать элементы;
  • увеличить производительность системы до 40
  • снизить потери из-за повышенного падения давления;
  • существенно продлить время между заменами фильтрующего элемента.



Примеры комплектаций для заказа магистральных фильтров



1 вариант. Класс 4-1-4 по ГОСТ Р ИСО 8573-1-2016**, производительность 18,7 м³/мин:

  • 1 x 14200180 Держатель TWIN FILTER, набор;
  • 2 x 14201106 Фильтр магистральный DFF-060-P.



2 вариант. Класс 2-8-2 по ГОСТ Р ИСО 8573-1-2016**, производительность 15,2 м³/мин:

  • 1 x 14200180 Держатель TWIN FILTER, набор;
  • 2 x 13200206 Сепаратор циклонный DFS-072;
  • 2 x 14201305 Фильтр магистральный DFF-047-M;
  • 2 x 14200186 Набор для рядного монтажа.



3 вариант. Класс 0-0-0 по ГОСТ Р ИСО 8573-1-2016**, производительность 28,0 м³/мин:

  • 1 x 14200180 Держатель TWIN FILTER, набор;
  • 2 x 14201308 Фильтр магистральный DFF-085-M;
  • 2 x 14201408 Фильтр магистральный DFF-085-S;
  • 2 x 14201508 Фильтр магистральный DFF-085-A;
  • 2 x 14200186 Набор для рядного монтажа.



Таблица артикулов на магистральные фильтры и циклонные сепараторы для системы держателей TWIN FILTER

Производитель-
ность системы
(м³/мин)
TWIN FILTERх2, уплотнительные кольца, крепеж Циклон-
ный
сепаратор*
Грубая фильтрация
(5μm) *
Микро-фильтрация
(0,1μm) *
Супер-фильтрация
(0,01μm) *
 Активи-рованный
уголь *
Набор для рядного
монтажа
15,2 14200180 DFS-072
13200206
DFF-047-P
14201105
DFF-047-M
14201305
DFF-047-S
14201405
DFF-047-A
14201505
14200186
18,7 DFS-072
13200206
DFF-060-P
14201106
DFF-060-M
14201306
DFF-060-S
14201406
DFF-060-A
14201506
23,0 DFS-072
13200206
DFF-072-P
14201107
DFF-072-M
14201307
DFF-072-S
14201407
DFF-072-A
14201507
28,0 DFS-125
13200207
DFF-085-P
14201108
DFF-085-M
14201308
DFF-085-S
14201408
DFF-085-A
14201508
36,0 DFS-125
13200207
DFF-125-P
14201109
DFF-125-M
14201309
DFF-125-S
14201409
DFF-125-A
14201509

* Стандартная комплектация фильтров и сепараторов указана в каталоге на данный продукт.

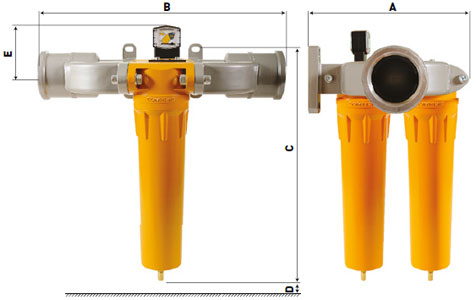

Технические характеристики и размеры фильтров DFF TWIN Comprag

Модель Резьбовое
соединение
Расход воздуха*
(м³/мин)
Габаритные размеры (мм) Масса (кг)
A B C D E
DFF-152-P Twin 3” 14,8 330 530 435 140 115 10,5
DFF-187-P Twin 3” 19,6 330 530 435 140 115 11,0
DFF-230-P Twin 3” 24 330 530 435 140 115 11,6
DFF-280-P Twin 3” 32,8 330 530 570 160 115 12,4
DFF-360-P Twin 3” 46 330 530 570 160 115 13,5

* Стандартные условия и контроль по ГОСТ Р ИСО 8573-1-2016



Коэффицент корректировки производительности

Указанная в таблице производительность магистральных фильтров рассчитана исходя из 7 бар рабочего давления. Для расчета производительности магистрального фильтра при другом рабочем давлении необходимо применять следующие коэффициенты:

Рабочее давление, бар 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
Коэффициент 0,38 0,5 0,63 0,75 0,88 1,00 1,13 1,25 1,38 1,25 1,63 1,75 1,88 2,00 2,13



ОПЦИИ:

ROCI индикатор общего содержания масел в сжатом воздухе



Используется для определения и контроля общего остаточного содержания масел в сжатом воздухе с чувствительностью 0.01 - 30.0 мг/м³.

Наличие в сжатом воздухе любого масла в фазе жидкости или аэрозоля вызывает в трубке цветовую индикацию.

Код Описание
51202100 Индикатор ROCI, комплект с трубкой и игольчатым вентилем, G1/4“
51202101 Сменная трубка для индикатора



Набор для настенного монтажа



Код Описание
14200181 Набор для настенного монтажа 012-016
14200182 Набор для настенного монтажа 025-036
14200183 Набор для настенного монтажа 047-125



Набор для рядного монтажа



Код Описание
14200184 Набор для рядного монтажа 012-016
14200185 Набор для рядного монтажа 025-036
14200186 Набор для рядного монтажа 047-125



Автоматический конденсатоотводчик

Код Описание
13300035 DRA Конденсатоотводчик автоматический, поплавкового типа, внутренний



Адаптер для подключения наружного конденсатоотводчика

Код Описание
14200190 Адаптер, с шаровым краном, ½“ наруж. резьба



Адаптеры и фланцевые для системы держателей TWIN FILTER



Адаптер рудукционный Г/Ш, оцинкованный

Код Вид Размер
52130015



R 3“ x R 1.1/2“
52130016 R 3“ x R 2“
52130017 R 3“ x R 2.1/2“



Адаптер Г/Г, оцинкованный

Код Вид Размер
51400053



R 3“ x R 1.1/2“
51400054 R 3“ x R 2“
51400055 R 3“ x R 2.1/2“
51400056 R 3“ x R 3“



Фланец резьбовой DIN2566 / EN1092-1, PN10/16, оцинкованный

Код Вид Размер
24070021 DN50 – R 2“ – 4 отв.
24070023 DN65 – R 2.1/2“ – 4 отв.
24070024 DN65 – R 2.1/2“ – 8 отв.
24070022 DN80 – R 3“ – 8 отв.



Прокладка для фланца

Код Вид Размер
90403003



Прокладка для фланца DN50
90403004 Прокладка для фланца DN65
90403005 Прокладка для фланца DN80



Технические характеристики
Раб. давление, бар мин. 0,3 бар / макс. 16 бар
Вес, кг 11,6
Раб. Т°C +2°C / +60°C
Материал внутр. слоя целлюлоза / стекловолокно / активированный уголь
Габариты (мм) 690 x 530 x 330
Размер присоед. входа 3"
Фильтр (P) Предварительная фильтрация, (M) Микро-фильтрация, (S) Удаление масел, (A) Активированный уголь
Расход (потреб.) сж. воздуха 24,0 м3/мин
Степень очистки см. описание
Особенности
Особенности автоматический слив конденсата

ROCI Comprag индикатор масел в сжатом воздухе

Цена по запросу

Наборы для монтажа DFF / DFS Comprag

Цена по запросу

Написать отзыв

Пожалуйста авторизуйтесь или зарегистрируйтесь для просмотра

Рекомендуемые товары

DFF-152 Twin Comprag магистральный фильтр

Раб. давление, бар: мин. 0,3 бар / макс. 16 бар

Вес, кг: 10,5

Раб. Т°C: +2°C / +60°C

Материал внутр. слоя: целлюлоза / стекловолокно / активированный уголь

Габариты (мм): 690 x 530 x 330

Цена по запросу

ROCI Comprag индикатор масел в сжатом воздухе

Раб. давление, бар: мин. 0,3 бар / макс. 16 бар

Раб. Т°C: +2°C / +60°C

Размер присоед. входа: G1/4“

Цена по запросу

Наборы для монтажа DFF / DFS Comprag

Совместимость: DFF Comprag

Цена по запросу

DFF-187 Twin Comprag магистральный фильтр

Раб. давление, бар: мин. 0,3 бар / макс. 16 бар

Вес, кг: 11,0

Раб. Т°C: +2°C / +60°C

Материал внутр. слоя: целлюлоза / стекловолокно / активированный уголь

Габариты (мм): 690 x 530 x 330

Цена по запросу

DFF-280 Twin Comprag магистральный фильтр

Раб. давление, бар: мин. 0,3 бар / макс. 16 бар

Вес, кг: 12,4

Раб. Т°C: +2°C / +60°C

Материал внутр. слоя: целлюлоза / стекловолокно / активированный уголь

Габариты (мм): 845 x 530 x 330

Цена по запросу

DFF-360 Twin Comprag магистральный фильтр

Раб. давление, бар: мин. 0,3 бар / макс. 16 бар

Вес, кг: 13,5

Раб. Т°C: +2°C / +60°C

Материал внутр. слоя: целлюлоза / стекловолокно / активированный уголь

Габариты (мм): 845 x 530 x 330

Цена по запросу

WIN Comprag индикатор конденсата в жидкой фазе

Раб. давление, бар: мин. 1 бар / макс. 16 бар

Раб. Т°C: +2°C / +60°C

Размер присоед. входа: G 1/4“

Совместимость: циклонные сепараторы серии DFS Comprag

Цена по запросу
