Гидравлический адгезиметр покрытий Elcometer 506

Гидравлический адгезиметр покрытий Elcometer 506

Назначение

Измерение адгезии покрытий методом отрыва в диапазоне до 50 МПа как на месте проведения работ, так и в лаборатории, как на горизонтальных, так и на вертикальных поверхностях.

Особенности конструкции

Легкий,компактный, простой в использовании адгезиметр, поставляется в комплекте с аналоговым циферблатом или цифровым дисплеем.

В работе адгезиметра применяется равномерно распределенное усилие во всем диапазоне работы, что обеспечивает повторяемость результатов с в пределах ±1%.

Быстроразъемная муфта позволяет легко подсоединять упоры диаметром 14,2 мм, 20 мм или 50 мм, а также широкий ассортимент аксессуаров. В результате возможно тестирование адгезии на плоских, изогнутых, толстых и тонких основаниях (металлы, дерево, бетон и другие волокнистые материалы).

Конструкция эргономичной, портативной и легкой тестовой головки (актуатора) Elcometer 506 позволяет проводить тестирование адгезии одной рукой, в неудобном положении и ограниченном пространстве.

Для безопасного тестирования на вертикальных поверхностях используется магнитный зажим (поставляется как аксессуар). Он надежно фиксирует актуатор и предотвращает возможное случайное повреждение окружащих элементов.

Преимущества

Мощность

• применяется для измерения на металле, дереве, бетоне, и других основаниях;
• подходит для частого использования благодаря прочной и легкой конструкции;
• усилие плавно увеличивается до 50 МПа;

Гибкость в применении

• компактный и простой в эксплуатации;
• продходик как для измерений в лаборатории, так и в полевых условиях;
• укомплектован многоразовыми упорами Ø 14.2, 20 и 50 мм;
• позволяет производить измерения на небольших участках, изогнутых, плоских поверхностях горизонтальных и вертикальных;

Точность

• диапазон измерения до 50 МПа с точность ±1% от полной шкалы;

Надежность

• конструкция защищена от ударов, выдерживает повышенные нагрузки и эксплуатацию в сложных условиях;
• защита от влаги и пыли соответствует стандарту IP65.

Тестирование покрытий на бетоне и основаниях с низкой прочностью сцепления

При проведении измерений на основаниях с низкой прочностью сцепления (бетон, дерево и другие волокнистые материалы) требуется применение упора большего диаметра для увеличения точности, повторяемости и воспроизводимости.

Гидравлический адгезиметр покрытий Elcometer 506 может поставляться с набором упоров 50 мм или отдельными аксессуарами (юбка, упор, резак) для упоров диаметром 50 мм, которые могут быть приобретены к уже существующим приборам Elcometer 506.

Стандарты

ASTM D4541, ASTM D7234, AS/NZS 1580.408.5, BS 1881-207, DIN 1048-2, EN 12636, EN 13144, EN 1348, EN 1542, EN 24624,
ISO 16276-1, ISO 4624, NF T30-606, NF T30-062.

При использовании прибора с аналоговой шкалой с упорами диаметром 14.2 мм, умножайте показания шкалы 20 мм на 2.

Аксессуары

Упоры:

Elcometer 506 поставляется в комплекте с упорами 20 мм и 50 мм. Упоры диаметром 14.2 мм поставляется в качестве опциональных аксессуаров.

14.2мм: Идеально для тестирования на небольших объектах, для измерения в диапазоне более 25 МПа и подходит для использования на некоторых изогнутых поверхностях.

20 мм: Подходит для использования на различных покрытиях/основаниях.

50 мм: Адгезию покрытий на бетоне, слоях цемента, и неровных поверхностях эффективнее тестировать упором увеличенного диаметра - 50 мм.

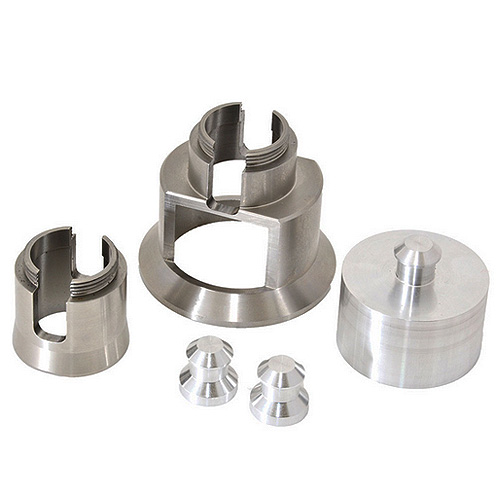

Юбки для упоров

Стандартные юбки доступны как для упоров диаметром 14.2 мм и 20 мм, а также для упором диаметром 50 мм.

Поставляются также специальные юбки для тестирования тонких оснований для выравнивая нагрузки, так как использование стандартной юбки на тонком основаниях может привести к его изгибу или деформации во время испытания.

Резаки для обрезки упоров

Для того чтобы изолировать область измерения под упором для Elcometer 506 могут поставляться резаки для обрезки упоров с отдельными рукоятками, что позволяет заменять резаки по мере износа, для упоров диаметром 50 мм используется специальная оправка.

Так как резаки изнашиваются в процессе эксплуатации, резаки для обрезки упоров и рукоятки/оправки продаются отдельно.

Магнитный анкерный зажим

Для безопасного тестирования на вертикальных поверхностях применяется магнитный анкерный зажим, который надёжно фиксирует актуатор адгезиметра Elcometer 506 - что предотвращает возможное случайное повреждение окружающих элементов.

Комплект поставки

Набор 20 мм:

• адгезиметр покрытий Elcometer 506 с упорами 20 мм (10 шт.);
• стандартная юбка для упоров диаметром 20 мм;
• рукоятка для резака для обрезки упоров 20 мм;
• резак для обрезки упоров 20 мм;
• двухкомпонентный адгезив Araldite standard (2 тюбика x 15 мл);
• абразивная подушка;
• футляр для переноски;
• 2 батареи LR6 типа AA (только приборы с цифровым дисплеем);
• тестовый сертификат и руководство по эксплуатации.

Набор 50 мм:

• адгезиметр покрытий Elcometer 506 с упорами 50 мм (6 шт.);
• стандартная юбка для упоров диаметром 50 мм;
• оправка для резака для обрезки упоров 50 мм;
• резак для обрезки упоров 50 мм;
• двухкомпонентный адгезив Araldite standard (2 тюбика x 15 мл);
• абразивная подушка, футляр для переноски;
• 2 батареи LR6 типа AA (только приборы с цифровым дисплеем);
• тестовый сертификат и руководство по эксплуатации.
