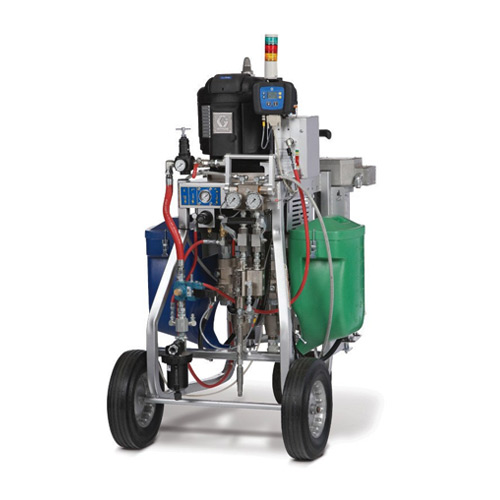

Многокомпонентные распылители серии XP35 Graco
Graco XP35 оптимизирован для безвоздушного нанесения защитных покрытий при низком давлении (до 240 бар), значения его пропускной способности соответствуют XP70, а его пневматический двигатель NXT 3400 меньше. Является идеальной заменой для систем Graco Bulldog Hydra-Cat™.
Оптимальное решение для работы с многокомпонентными краскораспылителями, использующими статические мешалки, такими как Fusion.
Идеально подходит для распыления материалов, смешиваемых непосредственно в краскораспылителе (Важно! Зачастую требуется соблюдение определенных условий: температурного режима, определенного уровня давления и скорости потока материала, а также нужно использовать шланг заданного размера).
Преимущества:
- Уменьшение отходов материала и отсутствие неиспользованного смешанного материала в конце рабочего дня.
- Экономия затрат за счет снижения расхода растворителя для очистки.
- Равномерное качество материала без ошибок при измерении материалов.
- Простота в эксплуатации, минимум обучения.
- Снижение расходов на техническое обслуживание.
- Рассчитан на давление 500 бар для работы с вязкими материалами и шлангами большой длины.
Материалы:
- Полиуретановые и уретановые покрытия.
- Защитные многокомпонентные покрытия.
- Покрытия сверхвысокой вязкости.
- Эпоксидные материалы средней вязкости.
- Медленно отверждаемые покрытия.
- Полиуретан.
Сферы применения:
- Кровельные покрытия.
- Антикоррозийная защита.
- Судостроительство и морское дело.
- Защитные покрытия для мостов, металлоконструкций, водонапорных башен, труб и баков.
- Производство и ремонт железнодорожных вагонов.
- Обработка сточной воды.
- Восстановление канализационных люков и труб.
Сравнение различных аппаратов серий XP
| Серии | XP | XP-hf | |||
| Модель | XP35 | XP50 | XP70 | XP50-hf | XP70-hf |
| Размер двигателя, см3 | XL3400 | XL6500 | XL6500 | XL10000 | XL10000 |
| Макс.рабочее давление | 241 бар | 345 бар | 500 бар | 345 бар | 500 бар |
| Расход при 40 циклах/мин (приблизительно) | 7,6 л/мин | 11,4 л/мин | 7,6 л/мин | 15,1л/мин | 11,4л/мин |
| Стандартные соотношения смешивания компонентов (больше соотношений доступно по запросу) | 1:1, 2:1, 2,5:1, 3:1, 4:1 | 1:1, 1,5:1, 2:1, 2,5:1, 3:1, 4:1 | 1:1,1,5:1, 2:1, 2,5:1, 3:1, 4:1 | 1:1, 1,5:1, 2:1, 2,5:1, 3:1, 4:1 | 1:1, 1,5:1, 2:1, 2,5:1, 3:1, 4:1 |
| Потребляемое количество материала на один рабочий цикл | Среднее | Высокое | |||
Комплектация:
|
Компания Graco предлагает многокомпонентные распылители серии XP различной конфигурации и комплектации аксессуарами для эффективного выполнения различных задач. Наши технические специалисты помогут подобрать аппарат, максимально соответствующий вашим потребностям. |
Технические характеристики
| Длина шланга, м | 10.7 |
| Источник питания | Воздух |
| Количество баков | 2 |
| Количество катализаторов | 1 |
| Количество редукторов | 0 |
| Количество цветов смолы | 1 |
| Конфигурация и комплектация |
ПО ЗАПРОСУ |
| Макс. расход (см3/мин) | 6800 |
| Максимальная вязкость материала (сП) | 20000 |
| Максимальная длина шланга, м | 91.4 |
| Максимальная рабочая температура, °C | 54 |
| Максимальная температура материала, °C | 71 |
| Максимальная частота цикла (циклов/мин) | 40 |
| Максимальное давление воздуха на входе, бар / МПа) | 12.07 / 1.21 |
| Максимальное давление воздуха на входе (кПа) | 1207 |
| Максимальное давление распыления, бар / МПа | 241 / 24,1 |
| Максимальное давление распыления (кПа) | 24100 |
| Максимальное рабочее давление, бар / МПа | 241 / 24 |
| Максимальное рабочее давление (кПа) | 24100 |
| Максимальный расход, л/мин | 6.8 |
| Масса, кг | 306.2 |
| Материал смачиваемой детали | Углеродистая сталь с химическим никелированием. Плакированная углеродистая сталь. Нержавеющая сталь. Карбид. Ацеталь. Сверхвысокомолекулярный полиэтилен (СВМП). Нейлон. Устойчивые к растворителям пластмассы на основе ПТФЭ. Фторопласт с углеродным наполнением. Алюминий. |
| Минимальная вязкость материала (сП) | 200 |
| Габариты, мм, ВхГхШ | 1575 х 1321 х 889 |
| Расположение резьбы впускного канала подачи воздуха | Внутренняя резьба |
| Расположение резьбы впускного отверстия для материала | Наружная резьба |
| Расположение резьбы выпускного отверстия для материала | Внутренняя резьба |
| Соотношение смешивания | ПО ЗАПРОСУ |
| Тип аппликатора | Автоматический безвоздушный. Безвоздушный с ручным управлением |
| Тип измерения | Постоянное механическое прямое вытеснение |
| Тип продукта (компонента) | Многокомпонентного типа |
| Тип промывки | Растворитель |
| Тип резьбы впускного канала подачи воздуха | NPSM |
| Тип резьбы впускного отверстия для материала | NPSM |
| Тип резьбы выпускного отверстия для материала | NPT |
| Точность смешивания (%) | +/- 5 |
| Уровень звукового давления (дБ (А)) | 86 |
| Уровень звуковой мощности (дБ (А)) | 98 |
Инструкция по эксплуатации аппаратов серии XP / XM Graco >>>
Брошюра с описанием аппаратов серии XP / XM Graco >>>
| Технические характеристики | |
| Вес, кг | 306 |
| Раб. Т°C | 54 |
| Габариты, ДхШхВ | 1575 х 1321 х 889 |
| Макс. раб. давл-е воздуха, бар | 241 |
| Особенности | |
| Макс. расход краски | 6.8 л/мин |
