Передвижной винтовой дизельный компрессор CPS 90 Chicago Pneumatic

  • Производитель: Chicago Pneumatic
  • Модель: CPS 90
  • Наличие: На складе

  • 750 000.00 ₽

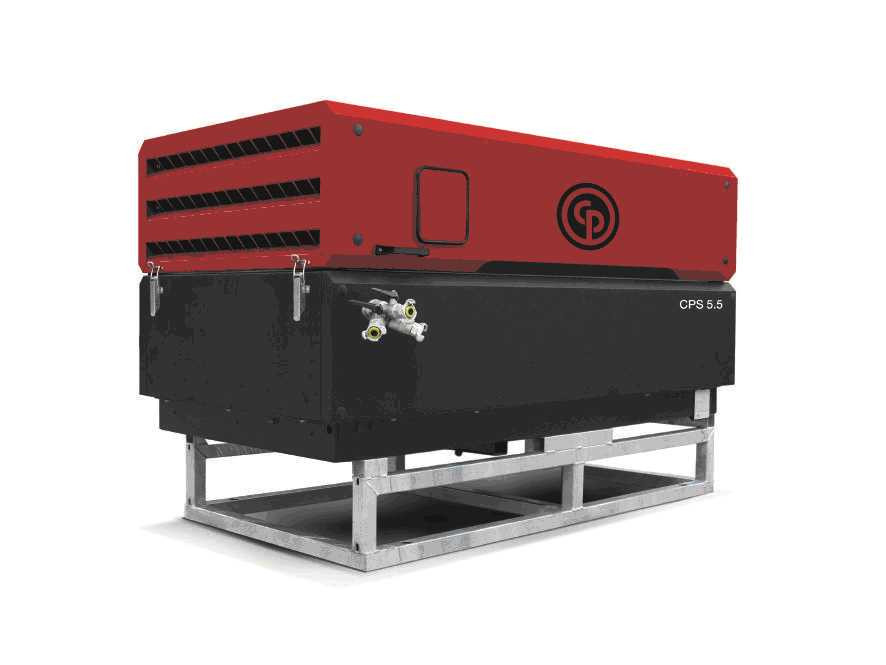

На раме

На шасси


Компрессор имеет одноступенчатый винтовой маслонаполненный компрессорный элемент приводимый в движение через ременный привод от дизельного двигателя марки Kubota.

Установка смонтирована на прочном основании и закрыта прочным погодозащитным и шумопоглощающим кожухом.

Кожух открывается высоко вверх для доступа к обслуживаемым агрегатам и узлам установки.

Кожух и основание оцинковано и окрашено порошковым способом с высушиванием при температуре +200°С.

Сжатый воздух поступает к потребителю через два 3/4" выходных патрубка.

Установка оборудована топливным баком емкостью 32 литров.



Системы управления и контроля

Управление осуществляется клапанами реагирующими на изменение рабочего давления в ресивере.

При увеличении потребности в сжатом воздухе со стороны потребителя, система управления улавливает падение давления на выходе из компрессора и дает команду на увеличение числа оборотов двигателя и на открытие входного клапана. При уменьшении потребности в сжатом воздухе, система улавливает увеличение рабочего давления и снижает  число оборотов двигателя и перекрывает входной клапан.

Таким образом, система управления обеспечивает точное соответствие произведенного сжатого воздуха потребному.

Рабочее давление устанавливается регулировочным клапаном.

Система управления обеспечивает предупреждение, и, если не была устранена причина, аварийный останов произойдет в случае: высокой температуры воздуха на выходе из компрессора, не нормального давления компрессорного масла, высокой температуры охлаждающей жидкости, низкого давления масла двигателя, низкого уровня охлаждающей жидкости.



Шасси

Компрессор может поставляться без шасси (BOX, для монтажа в грузовик) или на двухколесном шасси в двух исполнениях:

  • F- двухколесное стандартное  шасси с широким крепежным  кольцом и опорной ногой.
  • AB - с регулируемым дышлом с тормозами, прицепным устройством типа Атлас Копко (буксировочное кольцо типа AC имеет внутренний диаметр кольца 77 мм и подходит под все размеры фаркопов, которые используются в России и СНГ), с опорой на вращающемся колесе и дорожной сигнализацией.



Система запуска при минусовых температурах

Дополнительным преимуществом на машины с маркировской AB по сравнению с обычном холодным стартом (свеча накаливания на впускном коллекторе двигателя, короткий цикл компрессорного масла, оборудованный термостатом, синтетические компрессорное и моторные масла GENOIL- вся эта комплектация доступна для машин в стандартной комплектации) на эту модель является аттестация ресивера на -29°С, а также усиленные аккумуляторные батареи.

Все это позволяет машине работать при -20°C, в обычной комплектации температура запуска равна -15°C.



Система улучшения качества подаваемого воздуха

ДАННАЯ ОПЦИЯ ДОСТУПНА ДЛЯ МАШИН С МАРКИРОВКОЙ AF/WS

Охладитель и влагоотделитель обеспечивает сжатый воздух с температурой на 7*С градусов выше температуры окружающей среды и с отводом 85% конденсата.

Эта схема позволяет получить холодный сжатый воздух с относительной влажностью до 100% и без выделившегося конденсата.

Применяется для пескоструйных и окрасочных работ, для задувки оптико-волоконных кабелей и везде, где нежелательно наличие конденсата в сжатом воздухе.



Технические характеристики

 Компрессор



Винтовой маслозаполненый марки Atlas Copco S2SL



Число ступеней сжатия

1 шт.

Рабочее избыточное давление

7 бар

Производительность воздуха

2,5 м³/мин

Емкость масляной системы компрессора

5,5 л

Вынос масла на 100% мощности

менее 5 мг/м3

Емкость ресивера

9,3 л

Выходной патрубок диаметром 3/4"

2 шт.

Уровень шума



Уровень звукового давления (LP), согласно EPA на 7 метрах

70 дБ(A)

Уровень звуковой мощности  (LW), согласно 2000/14/ЕС

98 дБ(A)

Длина х Ширина х Высота (на шасси)

3032 х 1305 х 1151 мм

Длина х Ширина х Высота (без шасси)

1580 х 1018 х 860 мм

Вес рабочий (на шасси)

680 кг

Вес рабочий (без шасси)

420 кг

Двигатель



Дизельный марки

Kubota D1105

Охлаждение

жидкостное

Число цилиндров

3

Диаметр цилиндра

78 мм

Ход поршня

78,4 мм

Рабочий объем двигателя

1,123 л

Мощность на нормальной скорости двигателя

19,4 кВт

Скорость вращения вала нормальная и максимальная

3000 об/мин

Скорость вращения вала на холостом ходу

2400 об/мин

Расход топлива на 100% мощности / холостом ходу

4,74 кг/час / 2,04 кг/час

Удельный расход топлива

31,9 г/м3

Расход масла двигателя (макс).

12,3 г/ч

Коэффициент загрузки

50 %

Емкость масляной системы

5,1 л

Емкость системы охлаждения

4,5 л

Емкость топливных баков

31,7 л

Условия эксплуатации



Минимальное рабочее давление

4 бар

Максимальное давление в ресивере

8,8 бар (компрессор не загружен, выходной клапан закрыт)

Максимальная рабочая температура окружающей среды

+ 45°C

Минимальная температура гарантированного запуска

- 10°C

Максимальная высота эксплуатации над уровнем моря

5000 м



Сертификаты, справки и документация

  1. Соответствие стандартам по содержанию выхлопных газов 2004/26/EU Level IIA и EPA Tier II.
  2. Сертификат Соответствия по системе ГОСТ Р.
  3. Инструкция по эксплуатации на компрессор и на двигатель на русском языке.
  4. Каталог запасных частей с техническим англо-русским словарем.



Преимущества

Существенная экономия по сравнению с компрессорами других производителей.

Полная стоимость эксплуатации компрессора складывается из цены покупки самого компрессора, расходов на приобретение топлива и масел в течение всего периода его эксплуатации, а также расходов на техническое обслуживание. Причем, 85% общих затрат приходятся именно на стоимость дизельного топлива. Выбирая компрессор, исходя только из его первоначальной цены, а это всего 10-13% совокупной стоимости (рис. ниже), неопытный покупатель упускает из виду основную часть затрат и гарантированно начнет терять деньги, как только приступит к эксплуатации «дешевого» компрессора. Компрессоры Chicago Pneumatic традиционно имеют репутацию наиболее экономичных машин в своем классе. Так, несмотря на более высокую первоначальную цену компрессора Chicago Pneumatic, суммарная стоимость эксплуатации, по сравнению с аналогами других производителей за период в 10 тыс. моточасов, будет меньше. Ещё большая экономия складывается из увеличенных межсервисных интервалов и отсутствия дорогостоящих простоев из-за частых поломок, которые сопровождают эксплуатацию «дешевого» оборудования.

Рисунок. Отношение цены компрессора к стоимости дизельного топлива за 10 тыс. моточасов.



Эти данные рассчитаны исходя из 100% загрузки оборудования. В реальности, компрессоры работаю в среднем на 50-70% нагрузки. И вот тогда на расход топлива начинает оказывать влияние система регулировки компрессора. Компрессоры CPS 185 имеют плавную систему регулировки, позволяющую производить только то количество сжатого воздуха, которое необходимо.
10 тыс. моточасов - это срок службы до первой замены поршневых колец на двигателе Deutz в компрессоре Chicago Pneumatic, ресурс винтового элемента до замены подшипников - 40 тыс. моточасов.

Дизельные компрессоры Chicago Pneumatic обладают низким уровнем шума.

Дизельные компрессоры CPS обладают низким уровнем шума, полностью отвечающим требованиям Европейского рынка. Они никогда не станут причиной жалоб жильцов соседних с вашей стройкой домов. Эти компрессоры в несколько раз тише, чем любой обычный компрессор производства СНГ. За счет чего достигается низкий уровень шума? На этапе проектирования конструкторы закладывают схему крепления двигателя и компрессора гарантирующее минимум вибраций. Винтовые компрессорные элементы значительно тише поршневых аналогов. На этапе проектирования выбираются дизельные двигатели с минимально возможным уровнем шума. И самое большое значение имеет герметичный корпус со специальным шумозащитным покрытием (на рисунке на внутренней стороне крышек и корпуса). Каждый десятый компрессор проходит строгое тестирование на уровень шума на заводе-изготовителе.

Компрессоры Chicago Pneumatic могут быть зарегистрированы в Гостехнадзоре.

Они могут быть выполнены на прицепе сертифицированном как транспортное средство. Поэтому на них выдается ПТС и они могут быть зарегистрированы в местных органах ГИБДД.

Таким образов пользователь получает возможность:
- на месте доказать испектору ГИБДД право собственности на этот компрессор,
- перевозить их по дорогам общего пользования,
- перевозить их в прицепе за автомобилем,
- перевозить их со скоростью до 60 км/час в городе, до 90 км/час по автомагистрали, и до 80 км/час на других дорогах.

Вот чем отличается регистрация в ГИБДД от регистрации в Гостехнадзоре согласно постановления Правительства РФ № 938:

Регистрация в ГИБДД позволяет: Регистрация в Гостехнадзоре:
- перевозить их по дорогам общего пользования, - не позволяет выезжать на дороги общего пользования,
- буксировать за легковым и грузовым автомобилем, - буксировать только за автомототранспортным средством максимальная конструктивная скорость которого составляет 50 км/час, то есть за трактором или другой стротельной самоходной техникой,
- скорость передвижения ограничена только правилами ГИБДД для автоприцепов (60-80-90 км/час). - скорость менее 25 км/час ( 50 км/час при условии специальной сертификации).




В компрессорах Chicago Pneumatic установлены винтовые компрессорные элементы, изготовленные на заводе Atlas Copco Airpower в Бельгии в подразделении Airtech.
На этом современноем заводе производятся одни из самых эффективных винтовых элементов в мире, которые устанавливаются на все компрессоры Chicago Pneumatic и Atlas Copco.

Основными преимуществами винтовых компрессорных элементов Atlas Copco, используемых в компрессорах Chicago Pneumatic являеются:
- высокий КПД сжатия благодаря оптимальному для заданного диапазона давлений и производительности ассиметричному профилю винтов;
- минимальные потери производительности на протечки газа между винтами за счет точного изготовления роторов на современном прецизионном оборудовании;
- длительный ресурс который достигает 40 тыс. моточасов до замены подшипников;
- простое обслуживание компрессорного элемента которое заключается в ежегодной замене компрессорного масла и фильтров.

8.5. Дизельные двигатели Kubota (Япония) установлены на компрессорах Chicago Pneumatic CPS90 и SPC110

Производство двигателей Кубота началось в 1922 году с выпуска керосинового двигателя для сельскохозяйственной техники. Сейчас Кубота – один из ведущих мировых производителей компактных высокотехнологичных дизельных двигателей мощностью от 1 до 70 кВт.

Двигатели Кубота незаменимы, если необходим компактный надежный дизельный двигатель мощностью менее 70 кВт, который имеет к тому же низкий уровень шума и соответствует последним мировым стандартам по выбросам.

Двигатели Кубота производятся на трех заводах в Японии - Sakai Rinkai Plant, Sakai Plant, Tsukuba Plant, которые с 1994 года сертифицированы по системе управления качеством ISO 9002.

За исключительную надежность двигатели Кубота нашли признание во всем мире, за что говорит цифра в 20.000.000 произведенных к 2002 году двигателей.

9. Условные обозначения опций компрессора:

AC – (atlas copco type) прицепное кольцо дышла (O 77 mm)
AB (adjustable with breaks) – регулируемое дышло с тормозами
F – (fixed) фиксированное дышло без тормозов
JW – (jockey wheel) опора на вращающемся колесе
RS - (road light system) дорожная светотехника
LEG – (Leg) жесткая опора дышла
AF/WS - (aftercooler+waterseparator) охладитель и влагосепаратор
CS – (cold start) система холодного старта (до – 20С ... - 25С),
SCS - (simplified cold start) система холодного старта (до – 15С ... - 20С)
BOX – без шасси
DD - Deutz Diesel
KD - Kubota Diesel
CD - Cummins Diesel
WEB - предпусковой подогреватель антифриза
PREF - (prefilter) доп. войлоковый фильтр внутри воздушного фильтра
SAF - (safety chain) предохранительная цепь
E - электропривод (вместо дизельного)
CPLT - осветительная мачта на шасси
ASME - ресивер, сертифицированный для тяжелых условий

Компрессор
Производительность, м³/мин 2,5 м3/мин
Объем компрессорного масла 5,5 литр
Модель компрессорного блока Atlas Copco S2SL
Тип компрессорного блока винтовой маслозаполненный
Технические характеристики
Раб. давление, бар 7 bar
Вес, кг 560
Вместимость топливн. бака 31,7литров
Ур. звук. давления (шума), дБ 70
Габариты, ДхШхВ 2,85 х 1,3 х 1,2 м
Модель CPS 90
Исполнение компрессора Бокс / На шасси / С охладителем / Зимний пакет -15 / -25
Размер присоед. входа 2 х 3/4 "
Двигатель
Мощность двигателя, кВт (лс) 18.2 / 24
Время работы после заправки на полн. загрузке 8
Марка двигателя Kubota
Тип двигателя D1105
Система охлаждения двигателя Жидкостная / GenCool
Раб. объем двигателя 1,123
Расход топлива на 100% нагрузке 4,74 кг/час
Расход топлива на холостом ходу 2,04 кг/час
Обороты двигателя на х/х 2400 об/мин
Объем моторного масла 5,1 литр
Число цилиндров двигателя 3
