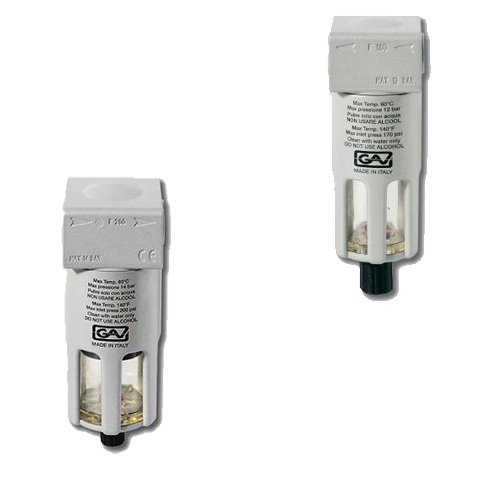

Фильтры-влагоотделители GAV F-180
Назначение:
- фильтр-влагоотделитель (F) необходим для того, чтобы очищать воздух перед тем, как он поступит в оборудование;
- регулятор давления (R) служит для понижения давления на воздухозаборнике до определенного уровня, согласно техническим характеристикам;
- лубрикатор/смазочное устройство (L) предназначен для смазки пневмоинструмента.
Принцип работы:
В нижней части фильтра имеется кран для слива конденсата.
Когда кнопка находится в центральной свободной позиции (поз.1), кран находится в полуавтоматической позиции, т.е. кран автоматически закрывается, когда давление присутствует, и открывается при сливе конденсата, при отсутствии давления: если давление есть, то слив конденсата производится при помощи нажатия кнопки (поз.2).
Для того, чтобы слить конденсат, необходимо вручную ослабить кран, предварительно раскрутив кнопку против часовой стрелки.
Технические характеристики
| Параметры | R-180 (Арт.10080) F-180 (Арт.10081) FR-180 (Арт.10083) FRL-180 (Арт.10084) GFRL-180(Арт.13025) |
R-200 (Арт.13022) F-200 (Арт.13026) FR-200 (Арт.13027) FRL-200 (Арт.7539) GFRL-200(Арт.13028) |
R-200 (Арт.13014) F-200 (Арт.10085) FR-200 (Арт.10087) FRL-200 (Арт.10088) GFRL-200(Арт.13029) |
| Вход / выход | 1/4 дюйм | 1/2 дюйм | 3/8 дюйм |
| Пропускная способность | 700 л/мин | 2000 л/мин | 1500 л/мин |
| Пропуск. способность при 6 атм, л/мин | 500 | 1500 | 1000 |
| Расх. воздуха, л/мин | 350 | 1000 | 700 |
| Давление макс./раб. | 12 / 8 атм | 14 / 8 атм | 14 / 8 атм |
| Степень фильтрации, мкр | 10 (кроме R-180) | 10 (кроме R-200) | 10 (кроме R-200) |
| Манометр | Да (кроме F-180) | Да (кроме F-200) | Да (кроме F-200) |
| Технические характеристики | |
| Производительность | 700 л/мин |
| Макс. раб. давление, бар | 12 атм |
| Модель | GAV F-180 |
| Диаметр выходн. канала, мм | Вход 1/4 дюйм, выход 1/4 дюйм |
| Степень очистки | 10 мкр |
