CAB-110S Contracor эжекторные абразивоструйные кабины

  • Производитель: Contracor
  • Модель: CAB-110S
  • Наличие: Предзаказ

  • 424 714.00 ₽


CAB-110S - арт.10215105

CAB-110SD - арт.10215106

CAB-110ST - арт.10215111

Эжекторные кабины
CAB-110S / CAB-110SD / CAB-110ST
CAB-135S / CAB-135SD / CAB-135ST

Кабина представляет собой герметичную стальную конструкцию с фильтром выбрасываемого в атмосферу технологического воздуха, с установленной напорной системой формирования абразиво-воздушной смеси.



Область применения:

Абразивоструйная обработка для удаления различных не жировых загрязнений, сварочного града и заусенцев, придания шероховатости, поверхностного упрочнения, придания декоративных свойств, с использованием оборотного абразива.



Стандартный комплект поставки

Кабина поставляется в готовом к работе виде.

  • цельнометаллическая сварная кабина с установленной на циклоне-регенераторе системой формирования абразиво-воздушной смеси;
  • фильтр выбрасываемого технологического воздуха с автоматической системой очистки;
  • пневматическая система управления;
  • пускоостановочная педаль;
  • фильтр воздушной линии с ручным сбросом конденсата;
  • вакуумный рукав;
  • специальные перчатки типа RGS-800;
  • смотровое окно с наружным триплексным стеклом;
  • обдувочное сопло с воздушным рукавом;
  • дозатор абразива;
  • абразивоструйный пистолет GX с прозрачным абразивоструйным рукавом, воздушным рукавом и соплом из карбида вольфрама GXT-8,0.

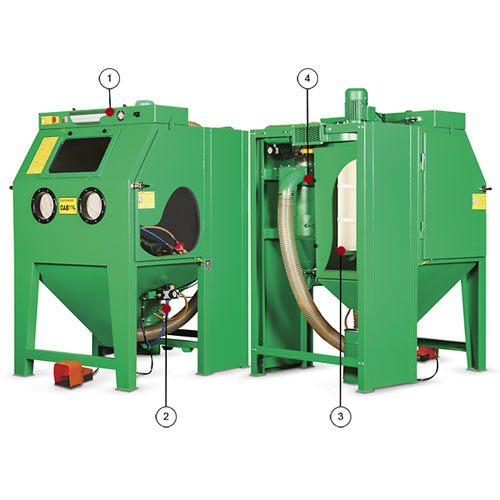

Технические особенности

Хорошее освещение
исключает появление темных зон. Лампы изолированы от рабочей зоны
Пневматическая система управления
с большим сроком службы. Отличается повышенной надежностью в сравнении с электрической системой управления
Фильтрующий элемент большой площади
задерживает 95% частиц пыли фракцией до 0,5 мкм
Циклон большого объема
с хорошо доступным технологическим люком и со съемным ситом



ЭЖЕКТОРНЫЕ КАБИНЫ CAB-110SD, CAB-135SD



Профессиональные модели с повышенной функциональностью.

Поставляются с облицовкой стен кабины (1) и установленными проходными дверями (2).

Проходные двери для очистки длинномерных изделий комплектуются шибером и резиновой ширмой.

Размер окна 350 х 350 мм.

ЭЖЕКТОРНЫЕ КАБИНЫ CAB-110ST, CAB-135ST

Кабины серии ST предназначены для промышленной эксплуатации при средних и больших объёмах работ.

Основная задача - обработка габаритных и тяжеловесный изделий.

Тяжеловесные изделия немного проще загрузить в кабину, используя поворотный стол с тележкой и путями.

Поставляются в комплектации с поворотным столом TTM-500 / TTM-800 с тележкой и путями (2), а также с облицовкой стен кабины (1).



ОБЩИЙ ВИД КАБИН CAB-110S / CAB-135S
Сборочный чертеж запчастей пескоструйных эжекторных кабин CAB-110S / CAB-135S Contracor
# Наименование
1 Рукав всасывающий Ø 100
2 Фильтр основной линии
3 Клапан редукционный
4 Манометр
5 Обдувочное сопло, резина
6 Рукав резиновый на обдувочное сопло
7 GX Пистолет абразивоструйный
8 Рукав абразива, прозрачный
9 Рукав резиновый воздушный
10 RGS Перчатки
11 Ручка дверцы кабины
12 Регулятор рабочего давления
13 Манометр панельный
14 Двойная  кнопка ВКЛ. / ВЫКЛ.
15 Входной  рубильник 0-I
16 Окно кабины (сборка)
17 Педаль пневматическая
18 Пневматический концевой выключатель
19 Электродвигатель
20 Рукав вентиляционный Ø 150
21 Импульсный пневмоклапан
22 Таймер управления имп. пневмоклапанном
23 Регулятор давления линии очистки выходного воздушного фильтра
24 Манометр
25 Ресивер импульсной очистки фильтра
26 Циклонный сепаратор R-350 / R-400
27 Сито
28 Защелка дверь циклона
29 Фильтр патронный
30 Дозатор абразива
31 Сборник пыли
32 Лопатка вентилятора DC-1100/DC-150



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ CAB-110S CAB-135S
Внутренние размеры ШxГxВ, мм 1100x800x840 1350x1100x1070
Наружные габариты ШxГxВ, мм 1220x1340x1990 1470x1700x2140
Размер дверного проема ШxВ, мм 690x840 1000x1000
Модель фильтр-камеры, тип DC-1100 DC-1100
Модель циклона регенератора, тип R-350 R-350
Площадь фильтра, м2 10 15
Импульсная очистка фильтрующего эл-та Да Да
Электропитание, кВт 1,20 кВт, 380В~ 1,60 кВт, 380В~
ДОПОЛНИТЕЛЬНО ДЛЯ МОДЕЛИ СЕРИИ SD
  CAB-110SD CAB-135SD
Проходные двери, правая/левая Да Да
Размер окна проходной двери, мм 350x350 350x350
ДОПОЛНИТЕЛЬНО ДЛЯ МОДЕЛИ СЕРИИ ST
  CAB-110ST CAB-135ST
Стол поворотный, тип TTM-500-110 TTM-500-110
Диаметр стола, мм 500 800
Наружные габариты кабины с установленным столом, ШxГxВ, мм 2950x1340x1990 3680x1700x2140
Максимальный вес изделия, кг 350 400



ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА

Код заказа Модель Описание
10215105 CAB-110S Кабина абразивоструйная эжекторная, стандартная комплектация
10215106 CAB-135S Кабина абразивоструйная эжекторная, стандартная комплектация
10215109 CAB-110SD Кабина абразивоструйная эжекторная, комплектация SD - проходные двери и облицовка стен
10215110 CAB-135SD Кабина абразивоструйная эжекторная, комплектация SD - проходные двери и облицовка стен
10215111 CAB-110ST Кабина абразивоструйная эжекторная, комплектация ST - передвижной стол и облицовка стен
10215112 CAB-135ST Кабина абразивоструйная эжекторная, комплектация ST - передвижной стол и облицовка стен



СБОРОЧНЫЕ ЧЕРТЕЖИ ЗАПЧАСТЕЙ CONTRACOR



ЧЕРТЕЖ ЗАПЧАСТЕЙ АБРАЗИВОСТРУЙНЫХ ЭЖЕКТОРНЫХ КАБИН CAB-110S / CAB-135S Contracor>>>

ЧЕРТЕЖ ЗАПЧАСТЕЙ АБРАЗИВОСТРУЙНЫХ ЭЖЕКТОРНЫХ КАБИН CAB-110S / CAB-135S Contracor (общий вид, стандартная серия)>>>

ЧЕРТЕЖ ЗАПЧАСТЕЙ АБРАЗИВОСТРУЙНЫХ ЭЖЕКТОРНЫХ КАБИН CAB-110SD / CAB-135SD Contracor (с облицовкой стен кабины и установленными проходными дверями)>>>

ЧЕРТЕЖ ЗАПЧАСТЕЙ АБРАЗИВОСТРУЙНЫХ ЭЖЕКТОРНЫХ КАБИН CAB-110ST / CAB-135ST Contracor (с поворотным столом TTM-500 с тележкой и путями)>>>

CAB-110S / CAB-135S электрическая и пневматическая схемы>>>

ПОЛНЫЙ СПИСОК СБОРОЧНЫХ ЧЕРТЕЖЕЙ ЗАПЧАСТЕЙ ПЕСКОСТРУЙНЫХ АППАРАТОВ И КАБИН, ОКРАСОЧНЫХ АППАРАТОВ, СИСТЕМ ПОДГОТОВКИ СЖАТОГО ВОЗДУХА >>>



Технические характеристики
Мощность э/двигателя, кВт 1,20 кВт, 380В~
Принцип струйной очистки эжекторный
Площадь фильтра, м² 10
Модель циклона регенератора R-350
Модель фильтр-камеры DC-1100
Размеры дверного проема камеры 690 x 840
Внутр. габариты (Ш х Г х В), мм 1100 х 800 х 840
Импульсн. очистка фильтрэлемента Да
