Камера струйной очистки напорного типа КСО-1500x2800-НСФР ВМЗ

Стационарные очистные камеры серии КСО позволяют очищать, шлифовать, полировать изделия внутри камеры.

Отличительной особенностью кабин КСО является универсальность их использования в различных отраслях промышленности.

Могут устанавливаться в цехах или других отапливаемых помещениях.

Для оптимизации производительности и затрат возможно комплектование фильтрами, улавливающими пыль, сепараторами, очищающими абразив, мобильными блоками напорного / инжекторного типов (в комплекте с сепаратором, самоочищающимся фильтром со встроенным вентилятором и системой непрерывной очистки фильтр-элементов).

По индивидуальному запросу возможно изготовление камер с любыми габаритами рабочей зоны, установка систем механизации и автоматизации производственного процесса.

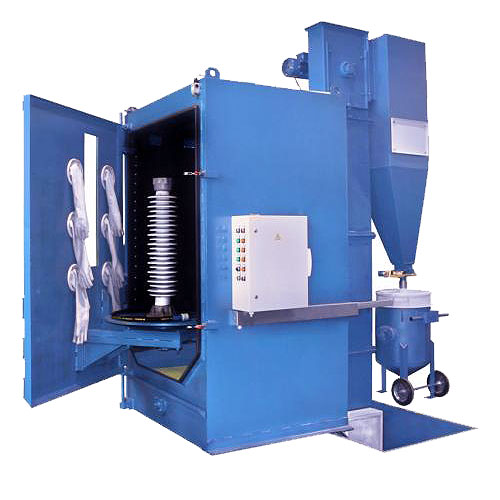

Камера струйной очистки напорного типа КСО-1500х2800-НСФР

Преимущества:

В камере КСО-1500x2800-НСФР дополнительно установлена пневмопродувная система рекуперации напорного типа с ковшовым элеватором в комплекте с самоочищающимся фильтром СФ-40/В.

Камера струйной очистки напорного типа обеспечивает большую производительность в производственной очистке литья, а также удаления с различных поверхностей старых слоев лакокрасочных покрытий, толстых слоев ржавчины и окалины.

Спектр использования:

• выравнивание, шлифование и полирование поверхностей;
• удаление загрязнений, заусенцев, окалины, ржавчины, формовочного грунта;
• снятие лакокрасочных покрытий;
• подготовка поверхностей к нанесению лаков и красок;
• антикоррозионная обработка;
• обновление внешнего вида изделий.

Принцип работы:

Использованный абразив собирается в нижнем патрубке сборной воронки камеры, откуда за счёт разрежения, создаваемого вентилятором фильтровентиляционной установки, по гибкому рукаву транспортируется в сепаратор, где очищается от пыли и мелких загрязнений.

Далее абразив попадает в камеру смешения в коническом бункере сепаратора.

Особая конструкция струйного пистолета создает разрежение, благодаря которому абразив забирается из камеры смешения в абразивное сопло пистолета.

Одновременно с этим, воздух из камеры и сепаратора проходит очистку в фильтровентиляционной установке, после чего попадает в производственное помещение.

Требования к сжатому воздуху:

Для качественной очистки и оптимальной работы камеры, используемый воздух должен соответствовать классу не ниже 2-го согласно ГОСТ 17433 – 80. Давление 3,5-7 кгс/см², расход 1,3-5,6м³/мин в зависимости от диаметров струйного и воздушного сопла.

Требования к абразиву:

• стальной высококремнистый песок;
• электрокорунд;
• карбид кремния;
• стальная или чугунная дробь.

Размер фракций абразива 0,1-1,2 мм.

Камера КСО-150-НСФР обеспечивает высокое качество обработки при использовании любого абразивного материала требуемой фракции и твердости.

На технологию абразивоструйной обработки оказывает влияние вид абразивного материала, его форма и размеры, требования, предъявляемые к свойствам наносимого покрытия и другие факторы.

Климатическое исполнение камеры:

УХЛ-4, по ГОСТ 151550-69 и ГОСТ 15543-70.

Камера предназначена для работы в закрытых помещениях без подключения к системам вентиляции.

В камере установлена система, которая удаляет и очищает грязный воздух из рабочей зоны, а также одновременно удаляет крупные загрязнения из абразива.

Не допускается использование камеры во взрывоопасной среде.

При соблюдении требований к давлению и расходу сжатого воздуха, качество обработки поверхности соответствует ГОСТу и отраслевым нормативным документам.

Технические особенности и материалы исполнения:

Каркас выполнен из профиля и стальных листов, внутренние поверхности защищены от повреждений износостойкой резиной.

Внутри камеры находится решетчатый настил. Обрабатываемые изделия загружаются с фронтальной стороны на решетку внутри камеры.

Специальные проемы позволяют оператору управлять инжекторным пистолетом и струей абразива.

В зоне обработки находятся только руки оператора, что избавляет от необходимости использования других средств защиты.

Сепаратор и ФВ установка установлены на общей раме.

Фильтр-элемент очищается с помощью продувки его внутреннего объема импульсом сжатого воздуха.

Стандартный комплект поставки:

• камера струйной очистки напорного типа КСО-150-НСФР ;
• соплодержатель с соплом к/бора;
• комплект шлангов;
• пневмопродувная система сеперации с ковшовым элеватором;
• напорная емкость;
• перчатки, 3 пары;
• самоочищающийся фильтр СФ-40/В ;
• поворотный стол диаметром 1000 мм для струйных камер КСО-150.
